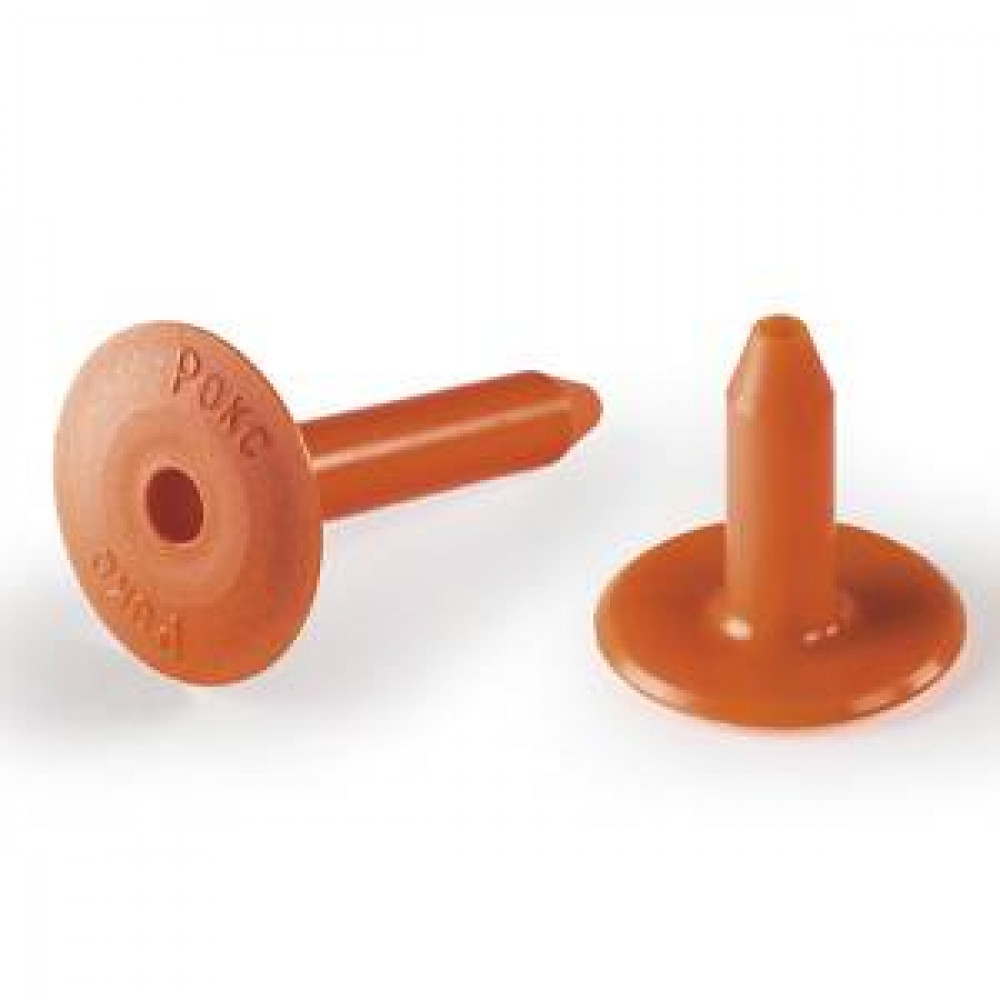

Кровельный тарельчатый дюбель РОКС 100 600 штук в упаковке
Кровельный тарельчатый элемент
Назначение:
Применяется для механической фиксации теплои гидроизоляционных материалов к несущему основанию кровли из металлического профилированного листа, бетона, дерева.
Материал:
Тарельчатый полимерный элемент ПТЭ 1 выполнен из блок-сополимера на основе пропиленэтилена, обладающего высокой усталостной прочностью.
Кровельные крепежные элементы выполнены из металла и/или пла- стика и предназначены для однослойных или многослойных гидроизоляционных материалов, монтирующихся к несущей конструкции с помощью точечного или линейного крепления.
Для гидроизоляционного слоя на основе:
- битума (однослойные, двухслойные, трехслойные);
- каучука (резиновый) материал;
- ПВХ.
Для теплоизоляционных материалов:
прочностью на сжатие (при 10% деформации) большей или равной 60 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.
Для несущего основания:
металлический профиль (стальной профнастил min толщиной 0.7мм).
По природно-климатическим условиям:
- во всех ветровых районах;
- допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
- допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
- допускаемые зоны влажности – сухая, нормальная, влажная;
- допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
- максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.
По условиям пожарной безопасности:
в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ.
- Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления теплоизоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
- При монтаже исключить удар самореза о поверхность профилированного листа, что приведет к разрушению кончика сверла;
- Монтаж самореза производить насадкой для шуруповерта PH2 с крестообразным шлицем, инструментом с частотой оборотов 9001200 и мощностью не менее 600 Вт;
- Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
- Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм относительно исходного состояния тарельчатого держателя.
